产品参数/ Product parameter
产品简介:

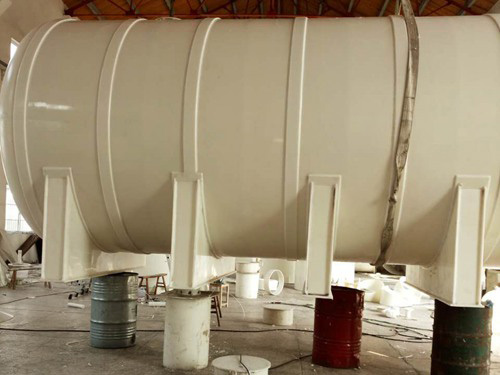

目前我厂生产的0.5-60T，PP、PVC贮罐、槽车，已广泛用于化工、医药、染料、化纤、冶金、纺织等工业，贮存各种腐蚀性介质。具有防腐，使用期长、自重量轻、强度高、运输安全、保养维修方便等优点。本设备工作压力为常压，工作温度PP-10℃~120℃,PVC-10℃~60℃。
设备使用特点：
一、工作压力：常压
二、工作温度：PP-10℃～120℃，PVC－40℃～60℃
管口用途
a:进料口 b:备用口 c:放空口 d:备用口 e1 e2:液位口 f:出料口 g：备用口 h：人孔
| 卧式贮罐系列表 |
公称
容积
M3 | Dg | L2 | L1 | a | b | c | d | e | f | G1 | G2 | 入孔 | 0.5 | 600 | 1600 | 1000 | 40 | 25 | 25 | 40 | 40 | 40 | 20 | 20 | | 1 | 800 | 1800 | 1200 | 50 | 25 | 25 | 50 | 40 | 40 | 20 | 20 | 400 | 2 | 1200 | 1800 | 1200 | 50 | 40 | 40 | 50 | 50 | 50 | 20 | 20 | 400 | 3 | 1200 | 2500 | 1900 | 50 | 40 | 40 | 50 | 50 | 50 | 20 | 20 | 400 | 4 | 1400 | 2500 | 1800 | 65 | 50 | 50 | 65 | 50 | 50 | 20 | 20 | 400 | 5 | 1400 | 3000 | 2300 | 65 | 50 | 50 | 65 | 50 | 50 | 20 | 20 | 400 | 6 | 1600 | 2700 | 1900 | 80 | 50 | 50 | 80 | 65 | 65 | 20 | 20 | 400 | 8 | 1800 | 2800 | 1900 | 80 | 65 | 65 | 80 | 65 | 65 | 20 | 20 | 400 | 10 | 1800 | 3000 | 2900 | 80 | 65 | 65 | 80 | 65 | 65 | 20 | 20 | 400 | 12 | 1800 | 4200 | 2300 | 80 | 65 | 65 | 80 | 65 | 65 | 20 | 20 | 400 | 15 | 2200 | 3600 | 2500 | 100 | 80 | 80 | 100 | 80 | 80 | 20 | 20 | | #20 | 2200 | 4800 | 3700 | 100 | 80 | 80 | 100 | 80 | 80 | 20 | 20 | 500 | #30 | 2600 | 5000 | 3700 | 100 | 100 | 100 | 100 | 80 | 80 | 20 | 20 | 500 | *40 | 2600 | 6900 | | 100 | 100 | 100 | 100 | 80 | 80 | 20 | 20 | 500 | *50 | 2800 | 7400 | | 100 | 100 | 100 | 100 | 80 | 80 | 20 | 20 | 500 | *60 | 2800 | 9000 | | 100 | 100 | 100 | 100 | 80 | 80 | 20 | 20 | 500 | *80 | 3000 | 10500 | | 120 | 100 | 100 | 120 | 80 | 80 | 20 | 20 | 500 | *100 | 3200 | 11500 | | 120 | 100 | 100 | 120 | 80 | 80 | 20 | 20 | 600 |
|
注：1、带*号设备支座采用混凝土结构。
2、带*号设备支座建议采用混凝土结构，塑料支架需增加支座数量。
3、管口尺寸可由需方自定。
